B.影音訊號處理系列

|  SB-1608  |  SB-1616  |


SB-1608, 16進8出 影音交叉矩陣切換器:


SB-1608. 正面圖

SB-1608 正面圖

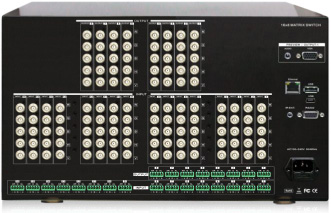

SB-1608. 背面圖

SB-1608 背面圖


產品特點:

SB-16080 影音矩陣,是專門為視音頻信號的顯示切換而設計的高性能智慧矩陣。
用於將各路影音頻輸入信號同步或非同步切換到影音頻輸出通道上,主要用於:廣播電視工程、多媒體會議廳、大螢幕顯示工程、指揮控制中心等各種需要多螢幕顯示的應用場合。
產品具有斷電現場切換記憶保護,LED液晶顯示各路影音分控切換的功能。
支援16組輸入,8組輸出,電腦高解晰度影像訊號VGA(RGBHV)+立體聲音矩陣切換器,控制方式可由前方面板控制,具RS-232控制埠或紅外線遙控器切換選擇影音訊號。
矩陣式電腦影音訊號切換器乃是針對多進多出環境所特別設計,VGA解析度1920 x 1200(WUXGA),可透過矩陣方式處理影音訊號,每一個顯示器或投影機都可單獨選用所有訊號源,也可以將某一訊號源同步廣播,每組輸入具LED燈號自動指示。
適合:廣播、教學、監看、機場、餐廳等各種需要多螢幕顯示的場合應用。



商品配件:


    機櫃安裝架(6U-440L)
   ▲ SB-1608 機櫃安裝架(7U-440L)
SB-1608 遙控器

機櫃安裝架(6U-440L)



商品規格:

信號輸入︰
16組VGA , 16組立體類比音源。
信號輸出︰
8組VGA , 8組立體類比音源。
視頻頻寬︰
600MHz(-3dB) , R=600MHz , G=600MHz , B=600MHz , V=600MHz。
音頻頻寬︰
60MHz(-3dB)。
頻率嚮應︰
20Hz∼20KHz。
電壓轉換率︰
1800V/μs , 2Vstep peak 1500V/μs , 2V step , 10%∼90%。
最快鎖定時間︰
2.5ns to1% , 2V step。
安全認證︰
CE、FCC、RoHs。
電  源:
DC 12V/5A。
安裝配件:
附標準機櫃安裝架 (7U-440L)。
尺  寸︰
17.32" X 15.75" X 12.2" 。
重  量︰
約 12kg 。


TOP↑

視頻分配切換顯示效果比較 :

我們品牌的顯示效果:
其他品牌的顯示效果:

矩陣切換器是什麼 ?

 矩陣切換器用於多個音頻/視頻終端發送多重視頻/音頻資訊。矩陣切換器從電腦、攝影機、DVD機等接收音頻/視頻信號輸入,並將其輸出發送至不同終端,如投影機、監控器和多媒體數位信號編解碼器。

正確選擇適用於特定環境的矩陣切換器需考慮以下幾點:

1. 矩陣切換器能夠隨時向任何輸出或多重輸出發送任何輸入。

2. 根據不同型號矩陣切換器能夠發送複合影音頻及立體聲音頻(平衡式/非平衡式)。

3. 矩陣切換器能容納多種信號類型,然而,輸入的某一信號類型只能被發送至種信號類型的輸出終端。

換言之,複合視頻輸入只能發送至複合視頻輸出終端。


如何使用矩陣切換器 ?

 矩陣切換器的使用場合為 公司會議室、司令部、控制中心、教室、飯店、家庭影院以及視頻會議室。

 以下就飯店使用矩陣切換器進行舉例說明。三個音頻/視頻資訊和一個純音頻資訊 被輸入至複合視頻矩陣切換器 (SB-4140) 。全部輸入將被發送至與矩陣切換器相連接的八台顯示器中的一台或多台以及音頻系統中。

 飯店顧客可通過兩台放映機觀看DVD機播放的錄影,而通過數位衛星系統的現場直播也被發送電漿電視區。音頻系統同時播放音樂。按下按鍵,便可把不同輸入切換至不同輸出。


分配器、切換器(選擇器)、矩陣切換器概念:
   矩陣切換器也叫矩陣,切換器,矩陣切換器,AV矩陣切換器,VGA矩陣切換器,RGB矩陣切換器,AV矩陣介面,VGA矩陣介面,RGB矩陣介面,分配器,介面矩陣,介面產品。

 分配器:將單路信號在沒有信號損失的情況下分成多路相同的信號,輸出給多個顯示設備。可分為普通分配器和特殊分配器。如:長距離分配器;多功能分配器(AV、VGA);工作站專用分配器。

 切換器(選擇器):將多路輸入信號選擇其中一路輸出給顯示設備。矩陣切換器:將多種信號源選擇兩種或兩種以上輸出給不同的顯示設備。
