HD-400 SkyShare 無線共享系統

☆您的位置 » 產品目錄 » K.數位影音訊號處理系列：

搜尋｜回TW第一層｜回上一頁｜

| 下載 [分組討論型智慧教室方案]型錄 |

▲ HD-400 無線共享接收主機-正面

▲ HD-400 共享接收主機-背面

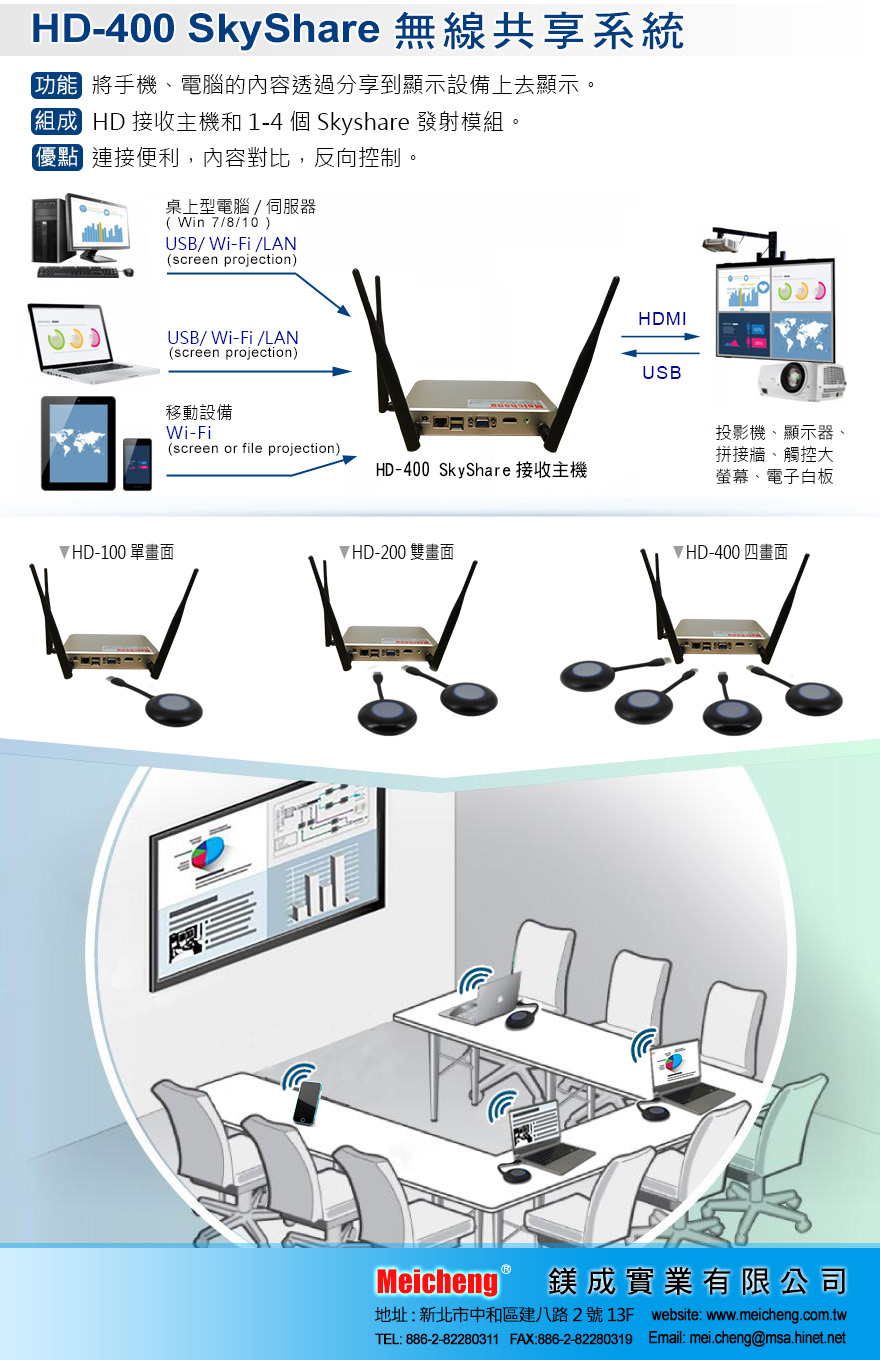

HD-400 SkyShare是一款適用於多媒體會議室的無線共享系統，設備最大支援4畫面格式，可4台電腦同時在螢幕上顯示，HD-400只需將USB Skyshare發射器插入電腦主機端的USB埠，等待數秒拍一拍即可達成無線畫面傳輸功能（首次使用需將USB Skyshare發射器插入接收主機配對），接收主機端支援兩個USB接入、支援音頻解嵌功能、支援HDMI輸出格式，USB Skyshare發射器插支援免配置、免安裝，隨插即用。
SkyShare無線共享系統支援Windows XP/7/8/10、Apple等系統，支援PC、Apple/Android平板電腦、Apple/Android手機達成無線畫面傳輸，支援雙Wi-Fi模式，智慧型手機可一邊無線畫面傳輸一邊上網。具會議主持人模式，可在螢幕上指定任一電腦上螢幕、另具歡迎模式，可依據需要設定不同的歡迎頁面及歡迎辭彙。

　具有影像旋轉功能，是高性能的智慧型手機同屏旋轉器，內部採用高速影像處理晶片，其主要功能是將智慧型手機影像內容，即時同步顯示傳送到高解析顯示器。支援智慧型手機橫屏、豎屏相互切換，亦可輸入多重訊號，可對各種格式的訊號進行格式轉換，倍頻處理成1280x720@60 Hz或1920x1080@60 Hz的HDMI訊號輸出，並對所有來源訊號的畫面都可設定90、180、270度旋轉。

產品特點：


．	USB無線畫面傳輸，免安裝、零配置、無學習成本，真正隨插即用。
．	支援Win7/8/10、Apple Mac os。
．	滑鼠/觸摸操作回傳，方便進行PPT翻頁。
．	具主持人模式，靈活選擇畫面傳輸端並操作及歡迎模式。
．	最大支援4畫面同時顯示，可多人共同簡報、多簡報畫面自由切換的方便性，顯示方式可採四畫面、畫外畫分割對比。
．	雙Wi-Fi 設計，可讓智慧型手機一邊無線畫面傳輸一邊上網。
．	支援解析度 720P ~ 1080p。
．	解決投影機訊號介面與筆記型電腦介面不相容問題及投影機訊號線因時常插拔接觸不良，減短投影機使用壽命的問題。
．	可經由無線投影或公司網路線投影，不再受地點限制、簡報者在自己座位就可作投影簡報[無線傳輸距離以無障礙直線距離可達約30公尺]。
．	拍一拍，搶佔式全螢幕顯示。
．	解決會議需事前將會議檔案先行複製到連接投影機的電腦上的煩人問題。
．	可解決平板電腦或手機無法投影共用問題[平板電腦或手機可從接收主機端下載APP]。
．	無線投影移動式簡報更活潑生動、演講教學更精采。
．	另有一畫面：接收主機1組+USB Skyshare發射器1組(型號：HD-100)及二畫面：接收主機1組+USB Skyshare發射器2組(型號：HD-200)可選。
．	適用於中小型會議機及培訓機構多媒體教室無線協作投影應用，增加企業形象及教學品質、演進到無線新時代。

分組討論型智慧教室方案：

分組討論型智慧教室由兩大部分組成：
教師端：
教師授課大螢幕，教師配有筆記型電腦或者平板電腦。
討論端：
大多分成4～6組學生討論組，每組配一個大螢幕；每組學生約4～6個學生，每個學生人手一台筆記型電腦或者平板電腦。

本方案需要解決，每組學生的筆記型電腦或者平板電腦，以及老師的筆記型電腦或者平板電腦，和教師授課大螢幕、學生討論副屏之間的互動需求。

我們將場景分為三種情況：

教師授課模式

在這種模式下，所有討論端的大螢幕（副屏）都顯示和教師授課大螢幕是一樣的內容，教師的筆記型電腦或者平板電腦透過無線方式投屏至授課大螢幕上。分組中的學生無須遠距離觀看老師的授課大螢幕，只需觀看各自分組的大螢幕（副屏）即可。

分組討論模式

在這種模式下，各分組的學生各自將自己的筆記型電腦或者平板電腦投屏至自己所在組的大螢幕（副屏）上，進行組內的展示和討論。各組組內的投屏僅限於本組，組內的投屏可以是單屏模式也可以是四分割模式顯示，便於進行相互比較及討論。

集中展示模式

在這種模式下，教室可以將某組，例如A組的討論投屏內容，拉到教師授課大螢幕上顯示，同時將教師授課大螢幕的內容分發給各個討論組的大螢幕（副屏）。各組的學生僅需要觀看自己的大螢幕（副屏）即可觀看A組的討論投屏內容。從而達成將某組討論內容進行全體展示的目的。

方案圖例

教師端

教師端由一台86吋觸控一體機和一台無線共享系統HD-100 SkyShare組成。將HD-100 SkyShare主機的HDMI埠輸出至觸控一體機，一體機的touch USB埠接回HD-100 SkyShare主機上。此時，一體機會顯示HD-100 SkyShare的內容，當您在一體機的面板上進行觸控操作，觸控訊號會回傳到HD-100 SkyShare主機，以及回傳到在進行傳屏到HD-100 SkyShare的筆記型電腦上。
教師透過USB傳屏器將筆記型電腦的內容投屏至教師授課大螢幕（觸摸一體機）上，或者透過連接HD-100 SkyShare主機上的熱點，將平板電腦投屏至授課大螢幕上進行授課。

學生端

每組學生討論組都是一樣的配置。每組學生端由一個65吋觸控一體機或者電視顯示器，配合一台無線共享系統HD-400 SkyShare組成。HD-400 SkyShare主機的HDMI埠輸出給顯示器上顯示。該組的學生使用USB傳屏器將各自的筆記型電腦投屏至自己組內的大螢幕（副屏）上或者透過連接HD-400 SkyShare 主機上的熱點將平板電腦內容投屏至自己組內的大螢幕（副屏）上進行討論。

網路連接

教師端授課大螢幕的HD-100 SkyShar主機與各個討論組的大螢幕（副屏）上的HD-400 SkyShare主機之間，透過交換器和路由器組成一個同網段的區域網路，該小型區網透過路由器的WLAN埠外接其他網路。

設備清單
網路設備	8埠交換機x1	Gigabit路由器x1
教師端x1	86吋觸控一體機x1
	無線共享系統HD-100 SkyShare x1
	無線共享系統USB無線傳屏器 x 1
學生端x6	65吋觸控一體機或者電視顯示器x 6
	無線共享系統HD-400 SkyShare
	無線共享系統USB無線傳屏器 x 6 x 6 = 36

介紹與應用：

商品規格：

▲ HD-400 無線共用接收主機 , ▲ USB Skyshare 發射器
