KPS-801D 八路电源时序控制器 (自动型)

　 KPS-801D 电源时序控制器，可依据定时设定的日期时间自动开关机，不须人为操作，能够按照系统由第1路到第8路的顺序逐步启动各类设备的电源；关机时则由第8路到第1路的反向顺序关闭各类设备的电源。这样就能有效地统一控制所有连接的用电设备，避免了人为的操作失误，彻底解决了终端器材（如扩大机、喇叭等）可能由于这种失误造成的损害，又可减低同时开／关用电设备对输电线路所造成的冲击电流。其性能优越，让系统设备管理者能够永远告别繁琐开／关机的操作。产品适用于：智慧会议、公共广播、时序电源、专业音响…等弱电智慧化系统设备。

产品特点：

	整机最大输入电流容量达63 A，整机设计容量13 KVA，满足大功率系统供电需求。
	配置2P无熔丝开关(断路器、空气开关)，切换反应时间达10μ/sec以下，提供过载及短路保护，保证系统的供电安全。
	前面板配置1.8吋TFT彩色显示幕，可即时显示工作电压与电流、系统时间、工作及控制状态，可查询／设定设备ID、操作模式、通电启动、背光控制、通道开关延时、电压保护、模式设定、常开设定、控制密码、设置密码、设备时间等功能。
	共8路电源时序控制，每路的开关之时间间隔为1 ~ 999秒，亦可设定受控通道可常态供电。
	前面板具一个常开输出万用插座，其输出电源直通，不受主机时序所控制，方便提供临时用电需求。
	每路输出为AC 110V / 220V（16A）[取决于供电的来源]、採用万用插座设计，适用各种类型插头；採用30 A继电器。
	採MCU控制的智慧化设计，具外部I/O接点控制可外控其电源开启、关闭。
	具标准RS-232序列埠控制功能，并开放控制协定，方便另行连接环境控制系统或PC主机做控制，适用于各种系统整合要求。
	配备标准RS-232输出介面，扩充更方便。

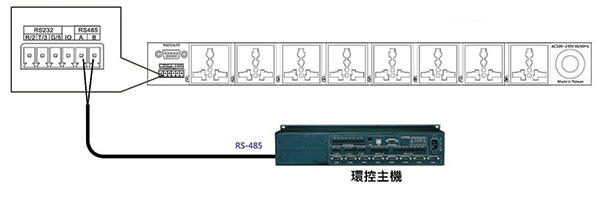

	配备标准RS-485资料介面，开放控制协定，既可满足环控主机和PC主机长距离控制要求。

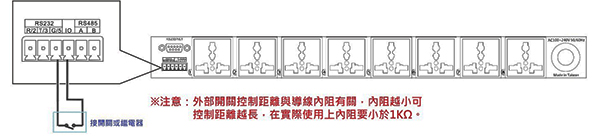

	配备外部I/O介面，既可满足环控系统I/O、RELAY及纯开关的控制要求。
	内建时钟晶片模组(RTC)，可达成定时全自动控制功能，满足无人看守系统需求，可编辑63项定时任务。
	内建有5种控制模式，供手动控制调用。
	採用密码管理，控制密码和设置密码分开，便于管理；密码可自行设定；同时可设置是否启用。
	可设定过压、欠压自动保护功能。
	面板配备8个通道独立控制按键及全功能设置按键。
	一体化扩展功能，确保关机时序正确，彻底解决关机瞬间电压冲击设备问题。可选配PC控制软体，即可即时控制、查询工作状态、查询工作电压/电流、时钟情况；可设定时间、定时任务等。
	选配30 A多段淨化专用EMI界面滤波器（符合欧洲CISPR，美国FCC规范），消除系统间特别是灯光系统的电磁干扰，保证系统工作稳定，对于音讯系统提高音质也有明显作用，并具备防雷功能。
	由于配合整体电源高安培电流有承载上考量，故接入电源处电源以线头方式供工程延伸衔接用。
	1U机柜型外观，具锁孔方便安装于标准19吋机柜上。採用铝合金银灰色前面板，箱体则为黑色。

系统架构图：

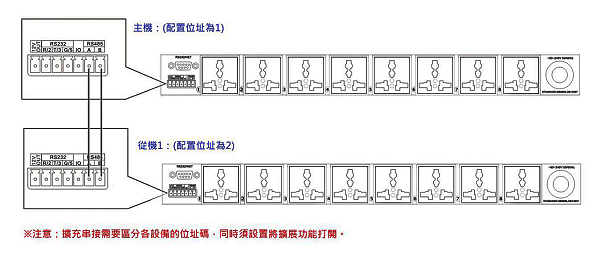

	多台串接控制连接

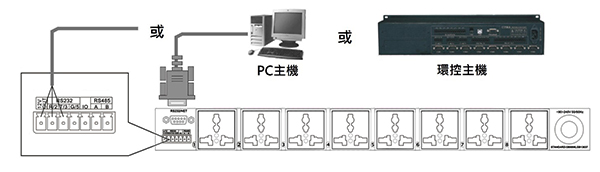

	PC主机或环控主机RS-232控制输入连接

8路电源时序控制器介绍与应用：

电源时序控制器全系列介绍与应用：

商品规格：

接入电源	交流电 AC 100 ~ 240 V 50 / 60 Hz
通道数	8路【时序控制】+1路【常开】
电源输出插座	万用插座
每通道负载能力端	16A
整机负载能力	63A, 13KW
通道时序延时间隔	1~999秒【可由面板或控制软体来设定、出厂预设值为1秒】
TFT彩色显示幕	1.8吋；可即时电压/电流显示 ∕ 时间显示 ∕ 控制指示 / 通道状态指示
定时全自动控制	可编辑63项定时任务，满足无人看守系统需求
面板直接控制	2P无熔丝开关(断路器、空气开关)、时序控制开关、各通道电源开关
外部控制	具有透过外部I/O接点遥控开启、关闭可控制达百台以上无限串接，由第一台当主控，管理多台电源时序连动控制功能标准RS-232序列埠进行控制【D-SUB 9PIN母座、传输鲍率9600bps】标准RS-485序列埠控制
尺寸	W 482 x D 260 x H 44 mm
重量	3.2 kg
