G.数位会议系统系列

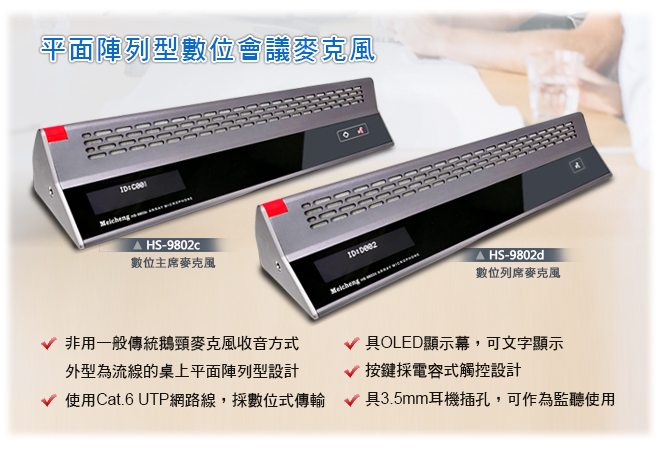

HS-9200、HS-9802 平面阵列型数位会议麦克风：
HS-9200控制主机
▲HS-9200系统主机
▲HS-9802c 主席麦克风
 ▲HS-9802d 列席麦克风



     非用一般传统鹅颈麦克风收音方式、外型为流线的桌上平面阵列型设计，在开会时能提供绝佳的视觉效果，能更好无阻碍的面对面沟通。
    使用Cat.6 UTP网路线，採数位式传输。具OLED显示幕，可文字显示，能清楚辨别使用状态。按键(发言键、优先键)皆採电容式触控设计，具背光指示灯，具3.5mm耳机插孔，可作为监听使用。

  平面阵列型数位会议麦克风特色



数位会议系统主机(HS-9200)功能：

．
 採全数位控制技术为设计核心，用CAT系列(Cat.5e、Cat.6)网路线与会议单元衔接，线路具〝热插拔〞功能，不影响系统运作。多达8种会议管理模式，具LCD全彩触控显示幕，採图形化操控，浅显易懂，具TCP / IP 通信协定控制，可使用有线 / 无线网路，透过电脑或行动装置直接与主机连线。
．
 内建32位元高性能微处理器、具高性能开关电源供电，长距离传输对音质不会有任何影响，採用高还原电路并配合防啸叫设计，有效防止啸叫现象的出现，并达成音质的高度还原。
．
 控制主机为机架式，与会议麦克风的连线方式是採用CAT系列(Cat.5e、Cat.6)网路电缆线及RJ-45高压接合三接头，所连接之控制及声音讯号均为数位讯号，採用同一线缆串接传送，安装迅速、维修容易、且支援麦克风热拔插功能，主机使用时可随时增加或减少麦克风，并不影响系统运作。
．
 单一主机具 8组 会议迴路输出[RJ-45输出埠]，每组皆具独立音量修正(-10~-40dB)，每组迴路最多可接20支，单机最多可接 160支 会议麦克风(含12支 主席麦克风)；每组迴路可採用T型、树状、并联、环状式配线方式，提供麦克风安全的故障备援机制，当某段线路断线、损坏时可从另一迴路保持单元的连接，不会影响其他会议麦克风继续使用；透过会议主机无限串接扩充功能，最多可接 1200支 会议麦克风，可支援多会议室合併 / 分拆。
． 该控制主机可任意搭配桌上型、嵌入型、平面阵列型等会议麦克风单元。
． 声音讯号透过32位元DSP数位处理晶片处理，支援自动溷音，透过AGC演算法自动增益控制，呈现出完美清晰音质、高传真、杂讯干扰小、拾音距离远。
． 内建数位回授自动抑制(AFC)及回音消除(AEC)功能，可避免多支麦克风发言时产生回授及爆音。
． 具系统连接会议麦克风负载及短路保护功能；具抗干扰电路设计，有效隔离手机讯号(3G、4G及5G)及无线电波(RF)等讯号干扰。
． 前面板具电源开关键、中/英文图形化功能显示窗【4.5吋LCD全彩触控显示幕】。显示窗可显示麦克风系统连线状态及系统测试、会议单元数量、各种会议管理模式功能与设定、声音输入、输出等音量(皆具32级音量调整功能)、影像追踪设定及会议麦克风声控灵敏度调整、会议麦克风工作等操作资讯，皆以数字或文字显示于显示窗上，可直接触控进行数位化操作与设定，也可由显示窗显示未连线及故障麦克风代码，尚可进阶设定会议表决等功能。
．
 内建USB / SD卡MP3录、放音功能及图形显示幕：不仅可录音，亦可播放WAV档、MP3档格式音档作为背景乐，该USB埠与背板上USB埠(B座)两埠，皆可连接电脑，播放PC电脑端来的音源外，亦可透过电脑录音软体来进行会议录音，具双向音讯功能，可整合电脑视讯软体使用。( USB/SD卡录音取样率44.1KHz、传输速率128 kbps，容量达64GB)
．
 内建2W监听喇叭、前面板具3.5mm耳机插座，便于控制室内监听使用。(具32级音量调整功能)
．
 开机具系统自检功能，当系统运作正常时，主机的显示窗、所有麦克风底座显示幕均会亮起、所有麦克风的灯环则会亮灭一次供判识，亦可进到系统设定中选择进行侦测。
．
 具备 8种 会议管理模式：自由讨论、主席允许、声控模式、数量限制、轮替压倒、后进先出、排队发言、限时发言；除自由讨论模式外，其他模式均可针对发言人数做限制[可设定1支~20支列席发言数](当身份设成主席及VIP时，则不受人数设定所限制)，可因应不同的会议须求：

自由讨论︰
  即全开模式，可设定1支~全部列席发言数，同时发言，并任一麦克风音压不可有任何衰减；亦可用来测试会议麦克风指示灯正常与否。
主席允许︰
  列席发言需经过主席同意。[需搭配专用Web控制软体或触控面板型主席麦克风方可使用]
声控模式：
  用说话声自动开启授话的麦克风，当人数超过限制，会自动关闭第1支开启的麦克风、当发言结束后，当授话麦克风未收到音讯一段时间后(可设定间隔时间10 ~ 90Sec.内)，会自动关闭麦克风。
限时发言︰
  列席发言受到时间设定所限制，发言时，麦克风底座会显示幕倒数计时，时间到自动关闭麦克风。
数量限制︰
  当人数超过限制，将无法发言，须待有人关闭发言中麦克风，才能继续发言。
轮替压倒︰
  当人数超过限制，系统将从第一支发言顺序自动关闭发言中麦克风，让后续者可继续发言。
后进先出︰
  当人数超过限制，系统将从最末支发言逆序自动关闭发言中麦克风，让后续者可继续发言。
排队发言︰
  当人数超过限制，后续者会出现申请发言的状态，等待有人关闭，即可继续发言。
．
 具MIC IN[XLR]、LINE IN [RCA]各1组，可外接放音机、电话耦合器、无线麦克风等系统週边设备、具Main OUT、Aux OUT[RCA]各1组、BAL OUT[XLR]、UNBAL OUT [6.3Ø]各1组，可外接录音、音响设备及效果器，另可依据使用需求扩充成8~16组声音矩阵，分配至不同的声音频道输出利用。
．
 具1组DC 24V紧急广播触发端子配合音源输入埠，可执行紧急广播优先输出功能。
．
 具多种通讯埠[TCP/IP、RS-232/422、RS-485]：可连接电脑做远端控制、高画质视讯切换器、并提供PELCO、VISCA等通讯协定供视讯会议摄影机控制用，亦可结合计时器数字钟做倒数计时使用。
．
 内建HDMI高画质影像[4组输入、1组输出]定位模组(视讯频宽达150 MHz (-3dB))，只须连接高画质视讯会议摄影机(另购)即可定位，可进行多组摄影机画面轮替压倒、独立显示，达到自动追踪发言者影像功能。
．
 内建TCP/IP介面，可透过专用Web控制软体[採用WEB浏览器方式]进行操作控制管理，可会议麦克风ID设定、侦测显示麦克风系统连线状态、会议模式设定、音量修正、与会人员管理及视讯摄影机基本等设定、进阶版尚具有签到管理、会场管理、议桉管理等功能。[需额外搭配投票表决型会议麦克风方可使用]
．
 集合Wi-Fi / 热点功能，支援一般桌机、笔电、平板、智慧手机等iOS / Google/ Android/ Windows系统，在浏览器上输入正确IP位址后即可透过Wi-Fi远端控制。
．
 本系列之系统主机及主、列席麦克风均符合IEC60194会议系统的国际标准规范及符合台湾CNS13439 EMC检验标准、CE、RoHS认证，并具第三公正单位全数位测试检验报告及3G、4G防手机电波干扰测试报告。
．
 可依需求选购翻译系统或投票表决会议麦克风或视讯会议摄影机或会议录製系统，整合系统扩充运用。



平面阵列型数位会议麦克风 HS-9802c(主席)、HS-9802d(列席)功能：

．
 符合IEC60194会议系统的国际标准规范、具备数位DSP音讯处理晶片，自动增益AGC功能。
．
 会议麦克风[HS-9802c、HS-9802d]由系统主机[HS-9200]统一供电，输入电压为DC 24V、会议麦克风之控制、声音讯号，均採数位式传输、使用Cat.6 UTP网路线、配合单一无方向性RJ-45高压接合三接头连接(即〝T〞型、环状等连接配线方式)，每秒传输度可达1000Mbps，安装简便容易，随插即用，并支援热插拔，无须断电或重启系统；当某支会议麦克风故障时可直接拔除脱离，无需做任何替用或PASS信号等动作，不会影响其他麦克风之使用，当衔接延伸线路过长时，单体会有警示音提示。
．
 具抗手机(3G、4G及5G)及无线电波(RF)讯号干扰能力，确保不受手机、蓝牙、无线电、Wi-Fi等讯号干扰。
．
 採用全铝合金机身，内嵌强化触控玻璃面板，具备防水防尘功能，能防止开会过程中茶水泼溅意外；底部设置防滑垫，止滑又方便移动。
． 面板具OLED显示幕(具中/英文显示)，可显示身份、ID号码、发言时间及发言状态等资讯。
． 所有单元皆具发言键採电容式触控设计，避免触摸及震动产生杂音、并具背光指示灯；主席单元另具优先发言键亦採电容式触控设计，除按键上有背光指示灯，所有列席单元的显示幕均有文字无声提示；同时控制永久终止或暂停终止所有列席会议麦克风的发言状态，系统中若有其它主席身份则不受限制；具主席优先发言提示音。(透过系统主机设定开关)[HS-9802c专有功能]
． 同一系统内可建构多支主席单元，并可将主席单元置于迴路中之任一位置。
． 底座侧边具耳机插孔(Ø 3.5mm) x1组，作为监听使用。
． 麦克风採用内置多颗音头，採横向阵列式排列，高达150°的收音角度范围，无论是坐姿、甚至站姿均能保证其音质效果，透过隐藏可调式增益旋钮，让有效收音距离范围可达60 ~ 100 cm。
． 当单元发言时，底座左上角具发言灯示，方便提供给在场人员辨识用；具3种灯色，可表现不同工作状态--红色：正常发言、绿色：主席优先、设定单元ID、橙色：排队发言、限时发言、VIP身分、红色闪烁：申请发言中(在主席允许、排队发言模式下)。
．
 单元具有智慧音讯检测功能，当相邻两台单元距离靠近时，音讯会自动反相衰减，以避免出现啸叫声。
．
 採数位编码方式，可由会议系统主机或专用Web控制软体设定麦克风识别ID码及重新定义麦克风身份(执行主席、列席、VIP等)，可与定位系统自动影像追踪整合，会议麦克风按发言键时，如有连接视讯摄影机将同步追踪发言者影像。



数位会议系统主机(HS-9200)规格：

会议单体连接埠 8埠 x RJ-45
频率响应 20 Hz ～ 20 KHz
讯号杂讯比 > 102 dB
总谐波失真 < 0.05%
动态范围 106 dB
电源 AC 100～240 V 50/60 Hz(具保险丝，提供电源保护措施，过载即断电保护)
消耗功率 待机：10 W、Max：200 W
尺寸 483 × 320 × 88 mm、具锁耳，可装于19英吋的标准机架中
重量 5.5 Kgs
工作温度 0℃～40℃
会议单元数量上限 160 支 / 单机
声音取样率 48 KHz
灵敏度 -15 dB



平面阵列型数位会议麦克风 HS-9802c(主席)、HS-9802d(列席) 规格：

频率响应 20 Hz～20 KHz
总谐波失真 < 0.05%
最大音压输出 125 dB (THD < 3%)
信噪比 > 102dB
音讯取样频率 48 KHz
工作温度 0℃～40℃
尺寸 W28.5 x D6.33 x H4.92 cm
重量 0.6 kgs



周边器材选购：


HS-9200 专用Web控制软体
．
 採用BS架构、支援远端Web登入管理并依操作需求提供5组帐密。
．
 具可设定会议麦克风ID、查看会议麦克风身份。
．
 具可设定会议管理模式、麦克风限时发言的时限。
．
 可远端控制各支麦克风发言与否的权利。
．
 主席模式下，具可控制申请发言者发言与否。
．
 具可侦测显示麦克风系统连线状态、各音量修正、与会人员管理及视讯摄影机基本等设定。
．
 具有签到管理、会场管理、议桉管理等功能。【需搭配投票表决会议系列方可使用】

HS-9200B 扩充主机
．
 为扩展电源使用，可增加4X4输出迴路端子衔接会议单元，需与主系统HS-9200配搭使用。

▼ HS-9200B 扩充主机

HS-9200B 扩充主机

UV80C-USB系列视讯会议摄影机
．
 具有USB 2.0、复合视讯CVBS和S-VIDEO三种视频输出方式.
．
 超高功能性的18倍光学变焦、12倍数位变焦镜头.
．
 配备有操作简便的遥控器，可进行基本设置，以及对水平、俯仰、电动镜头控制.
UV80C-USB系列视讯会议摄影机

UV1000-KBD全功能3D控制键盘
．
 可控制全功能摄影机(或云台)做各种转动、变焦、光圈、聚焦及摄影机参数设置，采用3D控制摇杆操作灵巧方便.
．
 支持PELCO-D、PELCO-P、VISCA控制协议.
．
 通信速率：1200/2400/ 4800/9600BIT/S 协议
UV1000-KBD全功能3D控制键盘

OMES-9"TFT 桌上型TFT屏幕席位牌
．
 本产品选用TFT数位高解析彩色液晶屏幕，显示内容清晰、颜色鲜艳 (可显示与会人员的单位名、姓名、职务、照片、图标LOGO、图桉等信息，显示内容丰富).
．
 单机板、配套软件可对显示内容的颜色、语种、字体、字数、背景及大小进行任意编辑.
OMES-9"TFT 桌上型TFT屏幕席位牌

MT-101数位录放音机(会议自动录音)
．
 会议麦克风系统音讯启动时，可自动检测全程录音，当音讯<-30 dB，本机即自动停止录音、当音讯再起，本机自动快速分段录音之功能.
．
 采SD记忆卡及USB界面双插槽(支持至64GB)，皆可操作录音模式(MP3格式)及放音模式 ( MP3、WMA).
MT-101数位录放音机(会议自动录音)

   * 本文所载信息Meicheng得随时更改且不另行通知，所有交机规格，请以实机为准 *
