MX-1004PF、MX-1004K 四畫面整合顯示控制器:
四畫面整合顯示控制器
e化教學簡報好幫手!四畫面螢幕同時顯示、教學效果延伸:

 MX-1004PF/K系列 具有可將4台電腦畫面影像訊號同時輸出 (DVI x 4 或DVI + VGA或 VGA x 4) 的專業影像處理器,可使四組影像畫面同時輸出至單一螢幕,也可以集中操控四台電腦的鍵盤及滑鼠功能。同時配備色差端子(Component video)、複合端子(Composite video)、Y/C分離端子(S-Video)的輸入介面,透過內建的智慧型影像處理晶片,可讓輸入的影像更清晰、顏色更逼真。

 e化教學是一種潮流隨著市場上各種顯示器(單槍投影機、電漿電視、液晶螢幕)普及化,所以不管是教學、展示、視訊會議或簡報討論機會增多,可同時連接電腦、數位攝影機、DVD播放機、實物投影機等任選四畫面輸出。而整合型四畫面顯示控制器就是利用專業影像處理技術,將教室準備顯示四種以上資料檔案或現場即時影像,透過本產品整合後切換到現有投影機或顯示器。
整合型四畫面顯示控制器就可隨意切換全螢幕、並排畫面、四分割畫面,不需設定、隨插即用以高解析傳輸畫面輸出,徹底解決一般比較報告教學上需準備四台顯示器的麻煩,讓使用者可將影像資料檔案隨心所欲的切換。

主要應用領域:
作戰指揮中心、控制室、網路運營中心、視頻電話會議、多媒體控制臺、安全監視中心等多媒體顯示任務應用。


MX-1004PF Input :
.29-pin DVI-I x 4
.RGB 15-pin D-sub x 4
.component x 4
.composite x 4
.S-Video x 4

MX-1004PF Output :
.29-pin DVI-I x 1
.RGB 15-pin D-sub x 1


MX-1004PF/K 四畫面整合顯示控制器 實際操作 DEMO VIDEO


應用領域:

      作戰指揮中心控制室網路營運中心視訊電話會議、多媒體控制台安全監控中心等多媒體顯示應用。

往上查詢↑
特色:

  .四電腦畫面同步輸出。
四畫面整合顯示控制器-1
.支援DVI、VGA、YPbPr、Composite與S-Video訊號。
.可調式倍頻影像輸出可達1920x1200。
.附贈圖形介面操作軟體可進行遠端操控。
.影像位置及顏色自動校正。
.即時切換顯示模式(全螢幕、並排畫面、四分割畫面)。
.組解析度輸出,最高可達1920 x1200。

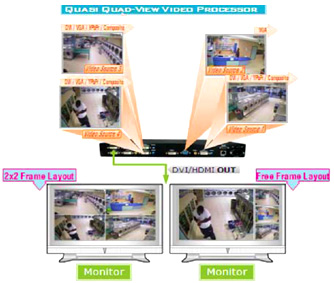

架構圖 (MX-1004)


可以保存和重新調用多個視頻牆佈局
Multiple video wall layouts can be saved and re-called :
看大圖, 四畫面整合顯示控制器 看大圖, 四畫面整合顯示控制器
四 畫 面 整 合 顯 示 排 列-1
MX-1004PF Panel Bottom Type
四 畫 面 整 合 顯 示 排 列-2
MX-1004PF Custom Layout Type
看大圖, 四畫面整合顯示控制器 看大圖, 四畫面整合顯示控制器
四畫面整合顯示排列-3
MX-1004PF Panel cross
四畫面整合顯示排列-4
MX-1004PF Panel Left Type
看大圖, 四畫面整合顯示控制器 看大圖, 四畫面整合顯示控制器
四畫面整合顯示 排列-5
MX-1004PF Panel Right Type
四畫面整合顯示 排列-6
MX-1004PF Panel Top Type

軟體控制:
        MX-1004PF/K 可由所附贈的圖形介面軟體,透過RS-232、RS-485、RJ-45介面進行遠端遙控,輕鬆設定以下功能:

  .產生背景顏色。
.隨意放大影像。
.快速調整輸出解析度。
.輕鬆做出影像淡出淡入的效果。
.可在螢幕上顯示文字標籤以及框線。
.快速調整四畫面輸出大小、比例及位置。

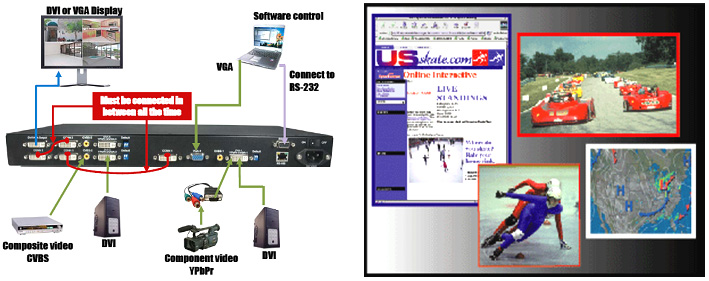

四畫面整合顯示控制器-應用圖

往上查詢↑
MX-1004PF、MX-1004K 四畫面整合顯示控制器 規格:

型  號

MX-1004PF

MX-1004K

輸入端子

4 x 29Pin DVI-I、
4 x D-sub 15Pin VGA、
4 x色差端子 Component、
4 x複合端子Composite、
4 x S-Video

輸出端子

1 x 29Pin DVI-I、
1 x D-sub 15Pin VGA

電腦鍵盤/滑鼠控制

_

2 x PS/2輸入、
4 x USB輸入、
4 組電腦 K / M控制

影像頻寬

DVI/HDMI(Single-link 4.95Gbps)VGA(165MHz)Component (30MHz)Composite (13.5MHz)S-Video (13.5MHz)

影像支援解析度

480i / 480p / 720p / 1080i / 1080p60 / 1920x1200@75 / 1600x1200@60

ESD保護

Human body model — ±19kV (air-gap discharge) & ±12kV (contact discharge)

輸入TMDS訊號

1.2 V [peak-to-peak]

控制介面

RS-232RS-485(RJ-45)附贈操作軟體

快捷功能控制



面版型控制按鍵



遙控器

紅 外 線 遙 控 器

35 W[max]

電源供應

100-240V AC 50/60Hz

尺寸(WxDxH)

440 x 300 x 44 mm

重  量

3.8kg

MX-1004PF/K 四畫面整合顯示控制器 主機、配件:
四畫面整合顯示控制器-主機圖
四畫面整合顯示控制器-主機圖1
MX-1004K

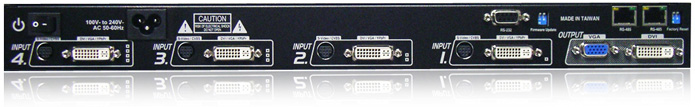

四畫面整合顯示控制器-主機圖
四畫面整合顯示控制器-主機圖2
MX-1004PF
四畫面整合顯示控制器-主機配件
配 件

MX-1004PF 四畫面整合顯示控制器:
四畫面整合顯示控制器-主機圖

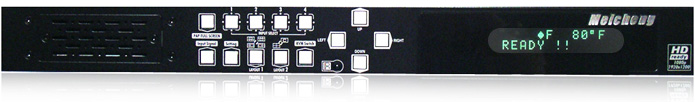

MX-1004PF 四畫面整合顯示控制器 面板按鈕解說:
MX-1004PF 四畫面整合顯示控制器 週邊應用:

往上查詢↑
MX-1004K 四畫面整合顯示控制器:
四畫面整合顯示控制器-主機圖2
MX-1004K 四畫面整合顯示控制器 週邊應用:

往上查詢↑
