2024 鎂成實業 MEICHENG // G 系列產品 HS-9200、HS-9800 Ⅱ代版網路型數位桌上型會議系統

HS-9200、HS-9800
Ⅱ代版網路型數位桌上型會議系統

▲HS-9200 系統主機

▲HS-9800c 主席麥克風、HS-9800d 列席麥克風

新一代思維設計，與新世代使用方式同步，不再使用因常年受台灣海島型氣候溫濕度影響而造成氧化卡KEY、損壞的傳統式實體操控按鍵，可直接用觸摸直觀方式去執行所有會議設定操作功能，具密碼保護，能不受外人誤觸而導致系統無法正常運作。

會議系統控制主機(HS-9200)功能:

採全數位控制技術為設計核心，用CAT系列(Cat.5e、Cat.6)網路線與會議單元銜接，線路具〝熱插拔〞功能，不影響系統運作，多達8種會議管理模式。具LCD觸控顯示幕，採圖形化操控，淺顯易懂，具TCP / IP 通信協定控制，可使用有線 / 無線網路，透過電腦或行動裝置直接與主機連線。

內建32位元高性能微處理器、具高性能開關電源供電，長距離傳輸對音質不會有任何影響，採用高還原電路並配合防嘯叫設計，有效防止嘯叫現象的出現，並達成音質的高度還原。

控制主機與會議麥克風的連線方式是採用CAT系列(Cat.5e、Cat.6)網路電纜線及RJ-45高壓接合三接頭，所連接之控制及聲音訊號均為數位訊號，採用同一線纜串接傳送，安裝迅速、維修容易、且支援麥克風熱拔插功能，主機使用時可隨時增加或減少麥克風，並不影響系統運作。

單一主機具 8組會議迴路輸出 [RJ-45輸出埠]，單機最多可接 160支會議麥克風(含12支主席麥克風)；每組迴路可採用T型、樹狀、並聯、環狀式配線方式，提供麥克風安全的故障備援機制，當某段線路斷線、損壞時可從另一迴路保持單元的連接，不會影響其他會議麥克風繼續使用；透過會議主機無限串接擴充功能，可支援多會議室合併 / 分拆。

聲音訊號透過32位元DSP數位處理晶片處理，支援自動混音，透過AGC演算法自動增益控制，呈現出完美清晰音質、高傳真、雜訊干擾小、拾音距離遠。

內建數位回授自動抑制(AFC)及回音消除(AEC)功能，可避免多支麥克風發言時產生回授及爆音。

具系統連接會議麥克風負載及短路保護功能；具抗干擾電路設計，有效隔離手機訊號(3G、4G及5G)及無線電波(RF)等訊號干擾。

前面板具電源開關鍵、中/英文圖形化功能顯示窗【4.5吋LCD觸控顯示幕】。顯示窗可顯示麥克風系統連線狀態及系統測試、各種會議管理模式功能與設定、聲音輸入、輸出等音量(皆具32級音量調整功能)、影像追蹤設定及會議麥克風聲控靈敏度調整、會議麥克風工作等操作資訊，皆以數字或文字顯示於顯示窗上，可直接觸控進行數位化操作與設定，也可由顯示窗顯示未連線及故障麥克風代碼，尚可進階會議表決等功能。

內建USB / SD卡MP3錄音和播放功能及圖形顯示幕，不錄音時，亦可播放WAV和MP3作為背景樂，該USB埠本身亦具連接電腦功能，可用來播放PC電腦端來的音源。(錄音取樣頻率32KHz、傳輸率160kbps，容量可支援到64G)

開機具系統自檢功能，當系統運作正常時，主機的顯示窗、所有麥克風底座顯示幕均會亮起、所有麥克風的燈環則會亮滅一次供判識。

具備 8種會議管理模式：自由討論、主席允許、聲控模式、數量限制、輪替壓倒、後進先出、排隊發言、限時發言；除自由討論模式外，其他模式均可對發言人數做限制[可設定1支~9支列席發言數](當身份設成主席及VIP時，則不受人數設定所限制)，可因應不同的會議須求：

自由討論：
即全開模式，可設定1支~全部列席發言數。亦可用來測試會議麥克風指示燈正常與否。

主席允許：
列席發言需經過主席同意。[需搭配專用Web控制軟體或觸控面板型主席麥克風方可使用]

聲控模式：
可用說話聲自動開啟受話的麥克風，當人數超過限制，會自動關閉第1支開啟的麥克風、當無收到音訊一段時間後(約90Sec.)，也會自動關閉麥克風。

限時發言：
列席發言會受到時間設定所限制，發言時，麥克風底座會顯示幕倒數計時，時間到自動關閉麥克風。

數量限制：
當人數超過限制，將無法發言，須待有人關閉麥克風，才能繼續發言。

輪替壓倒：
當人數超過限制，系統將從第一支發言順序自動關閉發言中麥克風，讓後續者可繼續發言。

後進先出：
當人數超過限制，系統將從最末支發言逆序自動關閉發言中麥克風，讓後續者可繼續發言。

排隊發言：
當人數超過限制，後續者會出現申請發言的狀態，等待有人關閉，即可繼續發言。

具MIC IN[XLR]、LINE IN [RCA]各1組，可外接放音機、電話耦合器、無線麥克風等系統週邊設備、具Main OUT、Aux OUT[RCA]各1組、BAL OUT[XLR]、UNBAL OUT [6.3 Ø]各1組，可外接錄音、音響設備及效果器。

具多種通訊埠[TCP/IP、RS-232/422、RS-485]：可連接電腦做遠端控制、高畫質視訊切換器及視訊會議攝影機控制用。

內建HDMI高畫質影像[4組輸入、1組輸出]定位模組(視訊頻寬達150 MHz (-3dB))，只須連接高畫質視訊會議攝影機(另購)即可定位，可進行多組攝影機畫面輪替壓倒與獨立顯示，達到自動追蹤發言者影像功能。

內建TCP/IP介面，可透過專用Web控制軟體[採用WEB瀏覽器方式]進行操作控制管理，可會議麥克風ID設定、偵測顯示麥克風系統連線狀態、會議模式設定、音量修正、與會人員管理及視訊攝影機基本等設定、進階版尚具有簽到管理、會場管理、議案管理等功能。[需額外搭配投票表決型會議麥克風方可使用]

集合Wi-Fi / 熱點功能，支援平板 / PC / 智慧手機等多種系統，在瀏覽器上輸入正確IP位址後即可透過Wi-Fi遠端控制。

本系列之系統主機及主、列席麥克風均符合IEC60194會議系統的國際標準規範及符合台灣CNS13439 EMC檢驗標準、CE、RoHS認證，並具第三公正單位全數位測試檢驗報告及3G、4G防手機電波干擾測試報告。

可依需求選購翻譯系統或投票表決會議麥克風或視訊會議攝影機或會議錄製系統，整合系統擴充運用。

網路數位桌上型會議系統 Ⅱ代版 HS-9800c(主席)、HS-9800d(列席)功能:

外觀採桌上型機座設計，使用Cat.6 UTP網路線，採數位式傳輸，具OLED顯示幕，可文字顯示，能清楚辨別使用狀態。按鍵(發言鍵、優先鍵)皆採用電容式觸控設計，具背光狀態指示燈(4色)。底座內建揚聲喇叭，在發言啟動時會自動靜音，具耳機插孔，並可單獨音量調整，獨特的麥克風外罩設計，發言時不會產生噗音，麥克風環具3種燈色顯示，可表現不同發言狀態。

符合IEC60194會議系統的國際標準規範、具備數位DSP音訊處理晶片，自動增益。

會議麥克風由系統主機統一供電，輸入電壓為DC 24V、會議麥克風之控制、聲音訊號，均採數位式傳輸、使用Cat.6 UTP網路線、配合單一無方向性RJ-45高壓接合三接頭連接(即〝T〞型、環狀等連接配線方式)，每秒傳輸度可達1000Mbps，安裝簡便容易，隨插即用，並支援熱插拔，無須斷電或重啟系統；當某支會議麥克風故障時可直接拔除脫離，無需做任何替用或PASS信號等動作，不會影響其他麥克風之使用，當銜接延伸線路過長時，單體會有警示音提示。

具抗手機(3G、4G及5G)及無線電波(RF)訊號干擾能力，確保不受手機、藍牙、無線電、Wi-Fi等訊號干擾。

底座採用鋅鋁合金一體成型壓鑄，具備防潑水防塵功能；底部具防滑墊，止滑又方便移動。

面板具OLED顯示幕(具中/英文顯示)，可顯示身份、ID號碼、發言時間、音量及發言狀態等資訊。

發言鍵採用電容式觸控設計，避免觸摸及震動產生雜音、並具背光狀態指示燈，依據發言模式的不同，而燈示不同(4色--白色：待機、紅色：發言中、綠色：限時發言或執行主席身份發言或主席優先鍵、黃色：排隊發言)。

主席單元具優先發言鍵採用電容式觸控設計，避免觸摸及震動產生雜音、除按鍵上有綠色背光指示燈及麥克風有綠色燈環警示外，所有列席單元的顯示幕均以文字做無聲提示，同時控制永久終止或暫停終止所有列席會議麥克風的發言狀態，系統中若有其它主席身份則不受限制 [HS-9800c專有功能]。

同一系統內可建構多支主席會議麥克風，並可將主席會議麥克風置於迴路中之任一位置。

底座內建揚聲喇叭(2W)，在該單元啟動發言時，喇叭會自動靜音；具耳機插孔(Ø 3.5mm) x1組，並具32級音量調整功能。

麥克風採用電容式心型超指向音頭，獨特的麥克風外罩設計，發言時不會產生噗音，可免搭防風棉套。

麥克風燈環具3種燈色顯示，可表現不同發言狀態：正常發言是紅色、執行主席發言及主席優先及限時發言是綠色、排隊發言是黃色、申請發言中是紅色閃爍(主席允許模式下)。

麥克風桿身採用鵝頸式單段可折式設計，具6pin DIN接頭[採旋轉環套設計]，可插拔鎖定方便替換，標準品為48cm±1cm、另可選購37.5cm、43cm、55cm等訂製長度。

採數位編碼方式，可由會議系統主機或專用Web控制軟體設定麥克風識別ID碼及重新定義麥克風身份(執行主席、列席、VIP等)，可與定位系統自動影像追蹤整合，會議麥克風按發言鍵時，如有連接視訊攝影機將同步追蹤發言者影像。

HS-9200、HS-9800 Ⅱ代版網路型數位桌上型會議系統介紹與應用：

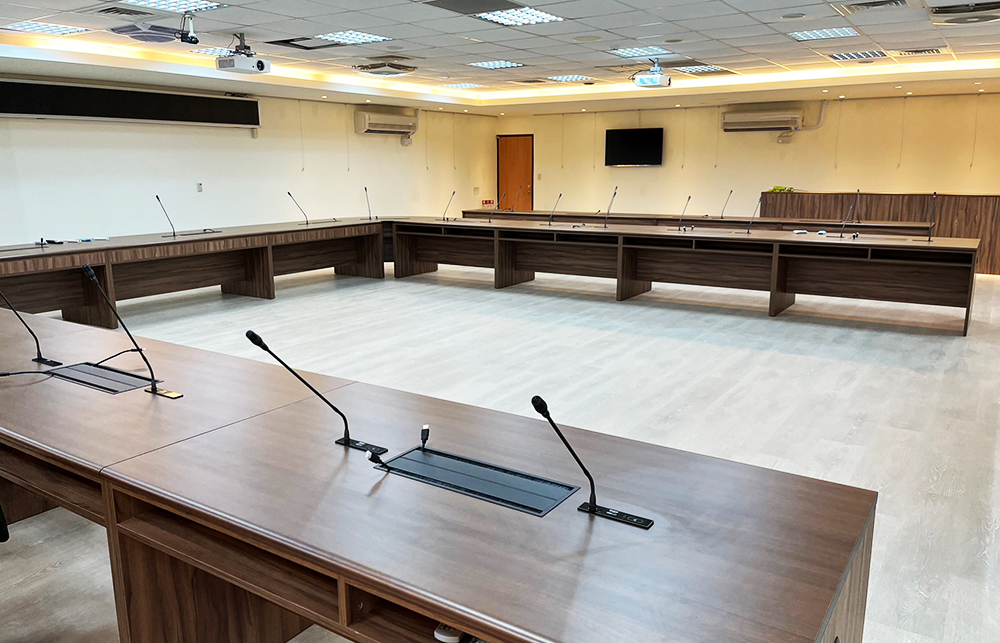

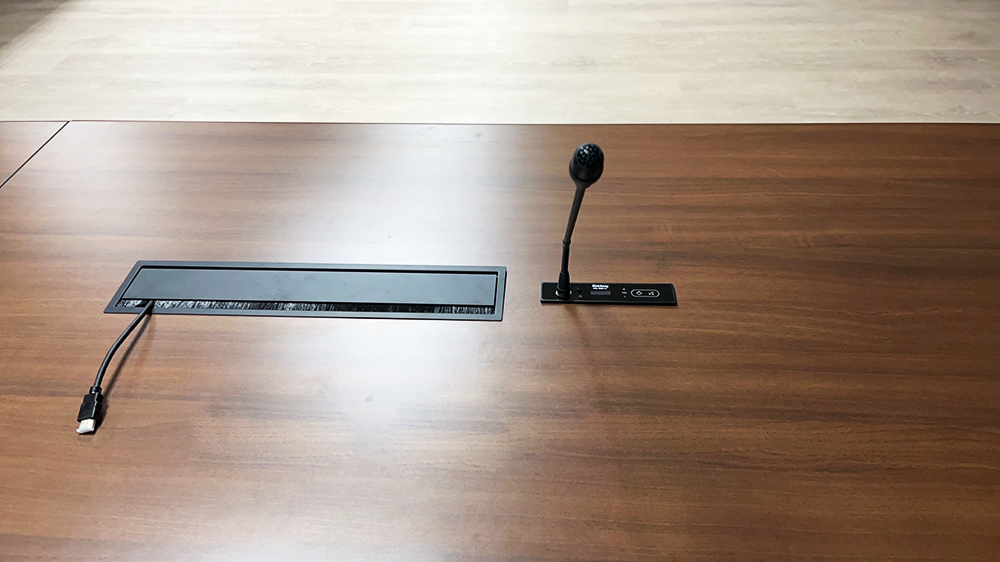

網路型數位會議系統桌上型/嵌入型整合介紹：

數位會議系統主機(HS-9200)規格:

會議單體連接埠	8埠 x RJ-45
頻率響應	20 Hz～20 KHz
訊號雜訊比	> 102 dB
總諧波失真	< 0.05%
動態範圍	106 dB
電源	AC 100～240 V 50/60 Hz (具保險絲，提供電源保護措施，過載即斷電保護)
消耗功率	待機：10 W、Max：200 W
尺寸	483 × 320 × 88 mm、具鎖耳，可裝於19英吋的標準機架中
重量	5.5 Kgs
工作溫度	0℃～40℃

網路數位嵌入型會議系統 Ⅱ代版 HS-9800c(主席)、HS-9800d(列席) 規格：

頻率響應	30 Hz～20 KHz
總諧波失真	< 0.05%
最大音壓輸出	125 dB (THD < 3%)
信噪比	> 102dB
靈敏度	-47 dB，並具靈敏度調整
工作溫度	0℃～40℃
底座尺寸	W10 x D12.5 x 前H1.2、後H6 cm
重量	0.9 kgs(含麥克風)
