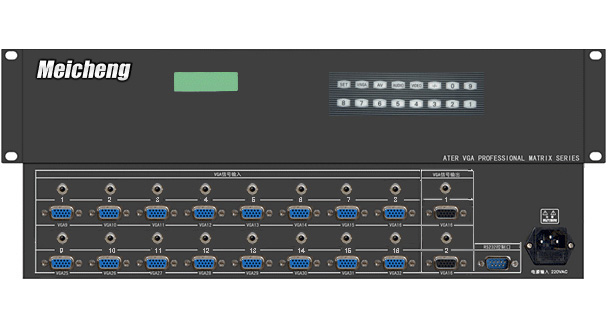

MV-161A
VGA视讯音频切换器＆ 3.5Ø立体音频： |
|
．
．
．
．
．
． |
计算机高解晰度图象VGA讯号(RGBHV)
& 3.5Ø立体音频切换器。
支持16组输入，1组输出(相同VGA和音频信号输出) 。
具红外线遥控与计算机输界面(RS-232)功能 。
计算机传输界面(RS-232)适用于WIN各种操作系统 。
矩阵切换器能够随 时向任何输出或多重输出发送任何输入 。
适合：广播、教学、监看、机场等各 式场合应用。 |
|
|
|
|
产品规格： |
| 特 色： |
| 计算机图象类型： |
D-sub
15 pin 16 X 1 高解晰数组切换 + 立体声音 |
| 讯 号 类 型 ： |
计算机图象讯号VGA(RGBHV)，具备1组输出讯号放大器，解决输入讯号缓冲的问题. (1组相同VGA和音频信号输出) |
| 影 像 显 示 ： |
90
MHz增益 0.1 dB,误差(RL=150Ω) |
| 影 像 频 宽 ： |
大于400 MHz, Slew Rate 1000V/µs. G=+1.2V
Step |
| 频道切换时间： |
在15ns 1%，-84 dB，在50MHz -54dB信号杂讯 |
| 切换控制方式： |
红外线遥控器、面板手动控制、计算机传输界面(RS-232)连接埠控制. (内含1套图控软件) |
| 信 号 杂 讯 ： |
在5MHZ. -84dB配备红外线遥控器，计算机传输界面(RS-232) 外壳采用金属 H=1D型 |
| 电 源 供 应 ： |
AC
110V |
| 工作温度范围： |
-40℃~ +85℃ |
| 尺 寸.： |
440W
x 200D x 88.2H mm |
|
| |
|
|
|
|
|
矩阵切换器用于多个音频/视频终端发送多重视频/音频信息。矩阵切换器从计算机、摄影机、DVD机等接收音频/视频信号输入，并将其输出发送至不同终端,如投影机、监控器和多媒体数位信号编解码器。
正确选择适用于特定环境的矩阵切换器需考虑以下几点：
1. 矩阵切换器能够随时向任何输出或多重输出发送任何输入。
2. 根据不同型号矩阵切换器能够发送复合影音频及立体声音频(平衡式/非平衡式)。
3. 矩阵切换器能容纳多种信号类型，然而，输入的某一信号类型只能被发送至种信号类型的输出终端。
换言之，复合视频输入只能发送至复合视频输出终端。 |
|
矩阵切换器的使用场合为 公司会议室、司令部、控制中心、教室、饭店、家庭影院以及视频会议室。
以下就饭店使用矩阵切换器进行举例说明。三个音频/视频信息和一个纯音频信息
被输入至复合视频矩阵切换器 (SB-4140) 。全部输入将被发送至与矩阵切换器相连接的八台监视器中的一台或多台以及音频系统中。
饭店顾客可通过两台放映机观看DVD机播放的录影，而通过数位卫星系统的现场直播也被发送电浆电视区。音频系统同时播放音乐。按下按键，便可把不同输入切换至不同输出。
|
|
矩阵切换器也叫矩阵,切换器,矩阵切换器,AV矩阵切换器,VGA矩阵切换器,RGB矩阵切换器,AV矩阵界面,VGA矩阵界面,RGB矩阵界面,分配器,界面矩阵,界面产品。
分配器：将单路信号在没有信号损失的情况下分成多路相同的信号，输出给多个显示设备。可分为普通分配器和特殊分配器。如：长距离分配器；多功能分配器（AV、VGA)；工作站专用分配器。
切换器(选择器)：将多路输入信号选择其中一路输出给显示设备。
矩阵切换器：将多种信号源选择两种或两种以上输出给不同的显示设备。
|
|
|
|
|
