42"Ultra Narrow Bezel Industrial LCD
Panel |
| |
Meicheng CVW-42AU1 液晶监视器为单一大型显示墙，无须额外的图象处理设备，即可实现您商业用途的大型屏幕需求。内建嵌入式智能图象缩放处理运算核心，可任意拼接、组合拼接电视墙。 |
| |
Meicheng CVW-42AU1 不仅是LCD显示屏幕，我们提供的是整体解决方案，包含现场施工环境所需的配件、线材、和周边。 |
| |
薄面板设计，可轻易做到壁挂或内嵌墙面的应用。 |
| |
高解析内容的播放需要没有瓶颈的图象串流，做最少的缩放处理以取的最少的图象失真，达到最佳效果。Meicheng
CVW-42AU1 提供了最佳化的方案，让业主只需专注于拨放内容的制作，无须再烦恼设备的限制。 |
| |
亮度 700cd/m2 / 对比 3500 : 1 / 反应速度 8 ms，工业级超高亮度面板，MAD动画去交错扫描，动作更顺畅。 |
| |
系统化全数位 Full HD 显示墙，DCE 动态对比增强技术提供更多的暗阶细节，HD高画质，高分辨率Full
HD1920x1080p。不塞车的处理通道，分布式的处理架构，更精简，更节能，更好看的拼接电视墙。 |
| |
LCD Video Wall / Monitor Wall Display 超细边框液晶无缝拼接。 |
| |

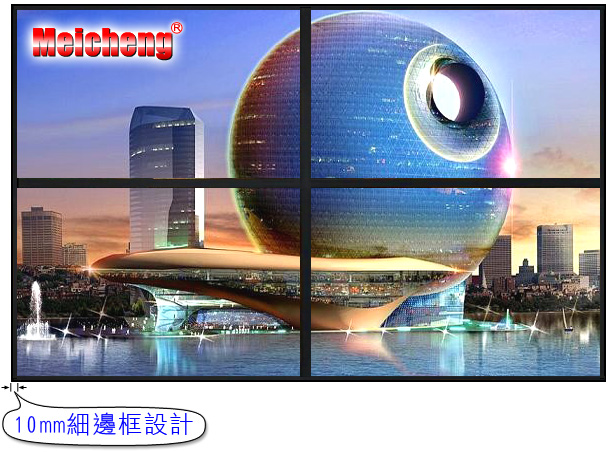

细边的显示幕，Monitor Wall Display 拼接缝隙，达到拼接边框：10mm+10mm，左上：10mm；右下：10mm），两片中间间距仅20mm显示屏幕。
|
| |
Full HD 1920 x 1080p；亮度：700 cd/㎡,VGA对应格式：Up to 1280*1024。 |
| |
HDTV格式：480i/P、720P、1080i、1080P。 |
| |
输入端子：VGAx1、HDMIx1、IRx1、RS-232x2 群体控制管理，内置散热风扇。 |
| |
支持2x2、3x3、4x4、5x5各种电视墙组合。 |
| |
背光灯实时监控；具温度感测器。 |
| |
RS-232 群体控制管理 。 |
| |
|
|
| |
| |
| LCD
Video Wall拼接视频墙系统的应用及功能概述： |
| 1. |
LCD Video Wall可广泛应用：
指挥中心、机场、港口、监视系统、智慧交通管理监控中心、国防或军事监视系统、电力调度监控系统、大型厂矿监控系统、金融管理监控系统、电视台或大型演播中心监视幕墙、大型演出场所、视频会议及商场等广告演示场合。 |
 |
| 2. |
LCD Video Wall系统显示特性是透过拼接显示控制器及Monitor
Display内部控制器两种集成，可显示各种信号： |
| |
| (A). |
针对企业宣传、商场广告演示、大型演出场合等只需用LCD
Video Wall拼接屏幕组合完成大屏幕显示、无需进行图象窗口操作的应用需求，在1×1到5×5之内的任意组合方式，均只需要利用LCD
Video Wall自有视频墙矩阵显示功能即可实现，无需使用拼接显示控制器；如果信号输入来源仅使用图象和计算机界面，则也不需要额外分割处理器。 |
| (B). |
针对大型指挥中心系统、道路交通管理、能源分配输送、工业控制、119报警等信号来源较为复杂，且需要将不同信号来源同时显示或进行信源窗口操作的场合，则需要使用拼接显示控制器。如果信号输入来源较为复杂或需要快速进行多种不同信号的同时显示及快速切换，则需要使用矩阵切换器。 |
| (C). |
LCD Video Wall系统显示单元由于采用的是高分辨率和高亮度的专业LFD监视器，使整屏具有足够高的显示分辨率和亮度，显示画面清晰度高，操作员能清晰的看到大屏幕上显示的所有信息。整个屏幕具有高分辨率、高亮度、高对比度、色彩还原真实，能保证色彩的长期运行稳定不变，图像失真小，亮度均匀，显示清晰。 |
| (D). |
LCD Video Wall监视器具有完全模式和自然模式两种显示方式，当您选完全模式时，完全不影响显示的效果。 |
| (E). |
LCD Video Wall拼接幕墙中拼接显示控制器的输入输出图象数以及矩阵切换器的输入输出路数可以按照业主需求具体工程需求进行选择。 |
|
| |
|
|
| |
| |
内建嵌入式智能图象缩放处理运算核心！ |
| |
Meicheng CVW-42AU1 拼接液晶监视器为单一大型显示墙，无须额外的图象处理设备，即可实现您商业用途的大型屏幕需求。内建嵌入式智能图象缩放处理运算核心，可任意拼接、组合。
Meicheng 的CVW-42AU1 拼接电视墙，不仅是LCD显示屏幕，我们提供的是整体解决方案，包含现场施工环境所需的配件、线材、和周边。
多数的方案都无法保证单一屏幕拼接后的整体表现，色彩与亮度的统一经常需要长时间的微调而耗费工程人员的工时，Meicheng的CVW-42AU1
拼接电视墙，不仅是LCD显示屏幕，所有出厂设置都通过MX-Color的调校，是为拼接液晶屏幕而做的最佳化调整。 |
| |
| |
系统方案的特点： |
| |
单次的图象处理，单次的处理损失，最好的图象质量表现。
内嵌的图象处理核心(MX-premium)，更低廉的成本。
系统化全数位Full HD 显示墙，不塞车的处理通道，分布式的处理架构，更精简，更节能，更好看。 |
| |
|
 |
| |
多媒体电视墙
CVW-42AU1 LCD Video Wall/42吋：拥有精简的外观 |
| |
|
| |
|
|
| |
|
|
多媒体电视墙
壁挂式支架：(选配) |
| |
| |

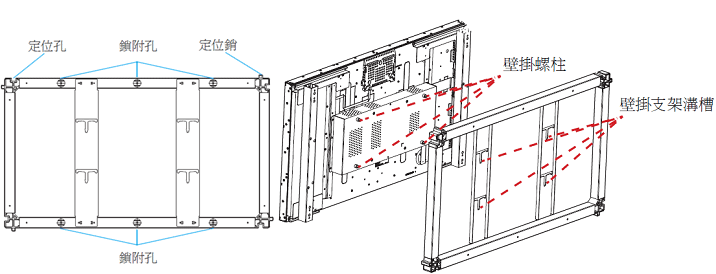

多媒体电视墙壁挂支架固定方法：(本图仅供参考,
外型请以实物为准) |
| |
 |
| |
▲固定方法：将壁挂架放置于墙上，用水平仪决定壁挂架水平位置，再利用壁挂架上6
个锁附孔将壁挂架锁附于墙上。 |
| |
|
| |
多媒体电视墙

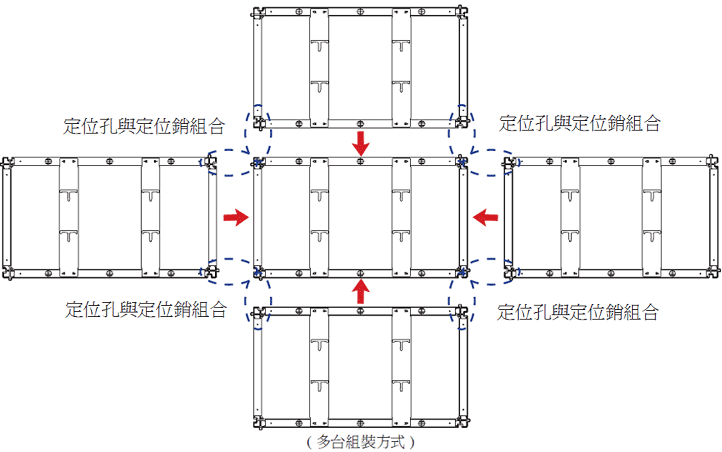

壁挂支架 多台固定方法：(本图仅供参考,
外型请以实物为准) |
| |
 |
| |
▲多台固定方法：多台组装时，可利用壁挂架上的定位孔及定位销组合固定后，再直接锁附于墙上。 |
|
| |
|
| |
|
|
多媒体电视墙
立架式支架：(选配) |
| |
| |
多媒体电视墙
立架支架
固定方法：(本图仅供参考, 外型请以实物为准) |
| |
|
| |
▲立架式-固定方法：请将每台电视需锁附两支支撑架
(如上图标)。 |
| |
|
| |
多媒体电视墙

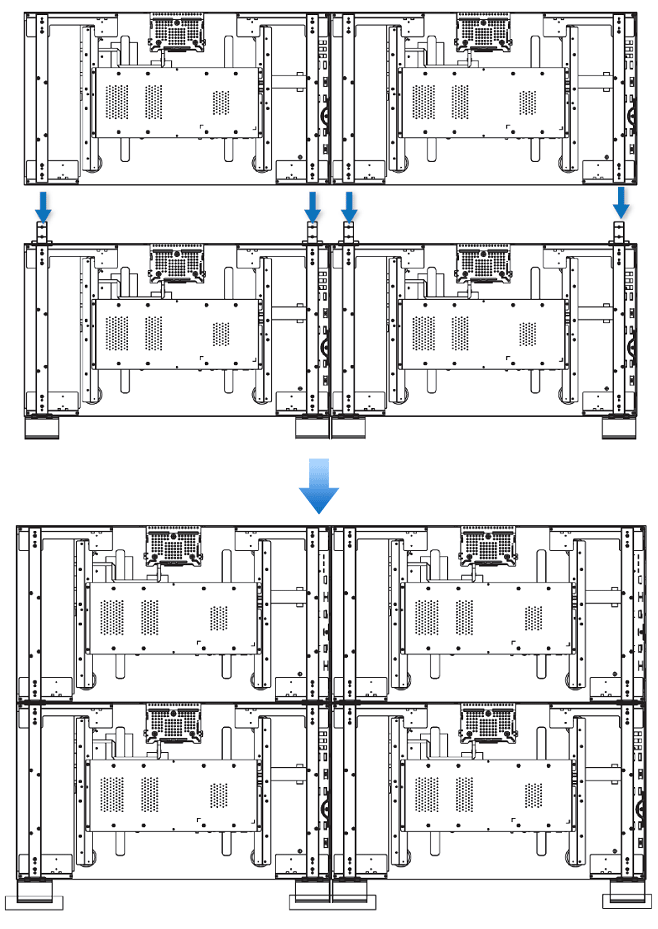

立架支架多层组装固定方法：(本图仅供参考,
外型请以实物为准) |
| |
 |
| |
◆立架式-多层组装固定方法： |
| |
| |
当电视组装完成(例图为 2×2
组装)，需如上图所示将底座用螺丝锁附于地板。 |
| |
每组底座前/ 后各2个螺丝锁附孔，请确实锁附固定。 |
| |
将电视放置于侧面固定架的方形孔内，并依照电视组立步骤一及步骤二，将支撑架用支撑架螺丝
×2 锁付。 |
| |
重覆此方式可将电视向上堆栈组装三层。 |
|
|
| |
|
| |
|
| |
| |
产品规格、特点： |
| |
| |
VGA对应格式 : 1280*1024 |
| |
3500 : 1 专业级超高对比 |
| |
可视角度 178° |
| |
700 cd/m2 工业级超高亮度面板 |
| |
反应速度只有 8ms ，画面显示顺畅无比。 |
| |
输入端子 : VGAx1、HDMIx1、IRx1、RS-232 x2。 |
|
| |
|
|
| |
产品规格尺寸： |
| |
| 42型 LCD |
CVW-42AU1 |
| 反应速度 |
8 ms |
| 亮度/对比 |
700cd/m2 / 3500 : 1 |
| 可视角度 |
178° |
| 边框尺寸 |
拼接边框：10mm+10mm；左上：10mm / 右下：10mm |
| 输入端子 |
VGAx1、HDMIx1、IRx1、RS-232x2 |
| 对应HDTV格式 |
480i/P、720P、1080i、1080P |
| VGA对应格式 |
Up to 1280*1024 |
| 重量/电源规格 |
21kg / AC 100~240V AC / 5V(Max) 50~60Hz |
| 消耗功率 |
135W 待机1W |
| 外观尺寸 |
958(W) * 550(H) * 111(D)mm |
| 选购配件 |
壁挂架 |
|
| |
|
|
| |
安装与维修的优点： |
| |
| |
简单安装，施工容易。 |
| |
默认图象同步。 |
| |
出厂设置纪录档。 |
| |
超薄边框仅有10mm ，可轻易做到壁挂或内嵌墙面的应用。 |
| |
专业设计，无过热当机的风险。 |
| |
系统组件集成设计，考虑施工的便利性与安全，每一组件都考虑运输与组装人员的立场。 |
|
| |
|
|
| |
多媒体电视墙
CVW-42AU1 LCD Video Wall/42吋 液晶监视器 优势： |
| |
| |
薄边设计(参照产品规格)。 |
| |
高画质面板。 |
| |
背光灯实时监控，并具温度感测器。 |
| |
薄型化设计( 超薄边框仅有10mm )。 |
| |
反应速度8ms ，动作超顺畅。 |
| |
3500 : 1 专业级超高对比。 |
|
| |
|
