B.影音訊號處理
VW-1104電視牆處理器(四畫面)
  功能強大,可支援動態即時資料及影像。VW-1104電視牆處理器最多可在四個任意組合排列的屏幕上顯示兩路圖像信號或視頻信號。

產品介紹
   VW-1104電視牆處理器(四畫面),是專為電視或投影機牆設計之設備。VW-1104功能強大,可支援動態即時資料及影像。VW-1104電視牆處理器最多可在四個任意組合排列的屏幕上顯示兩路圖像信號或視頻信號。圖像可以在螢幕上的任意位置(單一或跨屏)、以任意大小(按照精準的長寬比或自訂、拉伸、匹配大小、整體顯示或局部細節顯示)來呈現畫面。與其他同類型產品不同,VW-1104 電視牆處理器完全不限制使用者對於顯示方式之選擇;隨意組合的多屏幕陣列可透過本處理器形成真正的虛擬屏幕,可以在其上以任意方式顯示窗口,千變萬化的程度讓同類型產品難以望其項背。

 此系統提供了即插即用功能,可以接受廣泛的信號格式(HDMI、DVI、VGA、Component、Composite、S-Video),使用者自訂解析度最高至WUXGA 1920x1200。內建的RS-232 序列埠或者RS-485(RJ45)埠可以與本系統進行連結控制,使用者可在遠端執行一切指令控制功能,例如選擇訊號源種類、調整解析度、重新指定雙畫面大小縮放排列設定等。

 此工業級系統採機架型設計讓使用者可以很簡易的安裝固定,內建供氣過濾器、高效穩定的電源設備及內控恆溫調控風扇確保了長效的運作表現。VW-1104電視牆處理器為一獨立的硬體電路設計。透過本系統軟體設定,使用者可以設定螢幕間的間距以及補償重疊輸出信號,以支持在後續螢幕上進行精確的邊緣混合作業。本機可以廣泛的應用在以下領域:指揮中心、控制室、通信中心、展示間、商業空間。

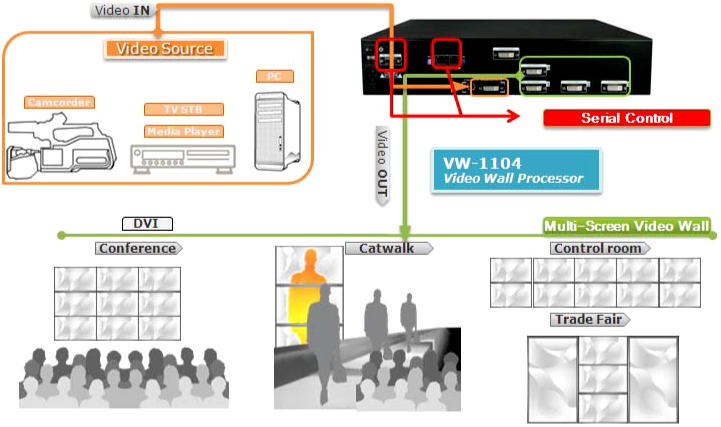

▲VW-1104結構圖說明


VW-1104 商品特性:
支援4 個輸出,解析度可由 640x480 到1920x1200,另附有一近端監控輸出
支援的介面包括HDMI、DVI、VGA、Component、S-Video 及CVBS
具有 de-interlacer 功能來改善 480i 及576i 的輸入畫面
每一個DVI 輸出都可獨立處理畫面
VW-1104 可串接來支援更多螢幕輸出
畫面分配及相關參數可記憶至VW-1104或電腦
內建"RESET"
可支援韌體更新
軟體透過RS-232、RS-485控制VW-1104
內建RS-232、RS-485 (RJ45埠)
2U 尺寸



規 格:

Model Name

VW-1104

功用

電視牆處理器

輸出數

4

視訊輸入格式

HDMI/DVI/VGA/YPbPr/S-Video/CVBS

雙視訊輸入

[DVI & VGA]

近端監視

[可串接另一台VW-1109 / VW-1104 支援更多螢幕輸出] [螢幕監看輸出]

支援HDCP

頻寬

DVI [Single-link 4.95Gbps]  VGA [165MHz]

解析度

Up to 1920x1200@60 / 1600x1200@60

控制方式

RS-232 / RS-485

內建視訊混合器

串接功能

TMDS 訊號

1.2 Volts [peak-to-peak]

靜電防護

Human body model — ±15kV [air-gap discharge] & ±8kV[contact discharge]

PCB stack-up

8-layer board [impedance control — differential 100; single 50]

輸入介面

1x S-VIDEO + 1x DVI + 1x RS-232 + 1x RS-485

輸出介面

4x DVI + 4x VGA / 1x Monitor DVI

DVI 接頭

DVI-I [29-pin female, digital only]

RS-232 接頭

DE-9 [9-pin D-sub female]

RJ-45 接頭

WE/SS 8P8C with 2 LED indicators

尺寸

2U 附耳架


多媒體電視牆應用實蹟:
