47”Ultra Narrow Bezel Industrial LCD Panel |
| |
Meicheng CVW-47SDI2 液晶顯示器為單一大型顯示牆，無須額外的影像處理設備，即可實現您商業用途的大型螢幕需求。內建嵌入式智能影像縮放處理運算核心，可任意拼接、組合拼接電視牆。 |
| |
Meicheng CVW-47SDI2 不僅是LCD顯示螢幕，我們提供的是整體解決方案，包含現場施工環境所需的配件、線材、和周邊。 |
| |
超薄面板設計，可輕易做到壁掛或內嵌牆面的應用。 |
| |
高解析內容的播放需要沒有瓶頸的影像串流，做最少的縮放處理以取的最少的影像失真，達到最佳效果。Meicheng
CVW-47SDI提供了最佳化的方案，讓業主只需專注於撥放內容的製作，無須再煩惱設備的限制。 |
| |
亮度 700cd/m2 / 對比 1400 : 1 / 反應速度 12 ms，工業級超高亮度面板，MAD動畫去交錯掃描，動作更順暢。 |
| |
系統化全數位 Full HD 顯示牆，DCE 動態對比增強技術提供更多的暗階細節，支援HD高畫質，高解析度1366*768。不塞車的處理通道，分散式的處理架構，更精簡，更節能，更好看的拼接電視牆。 |
| |
LCD Video Wall / Monitor Wall Display 超細邊框液晶無縫拼接。 |
| |

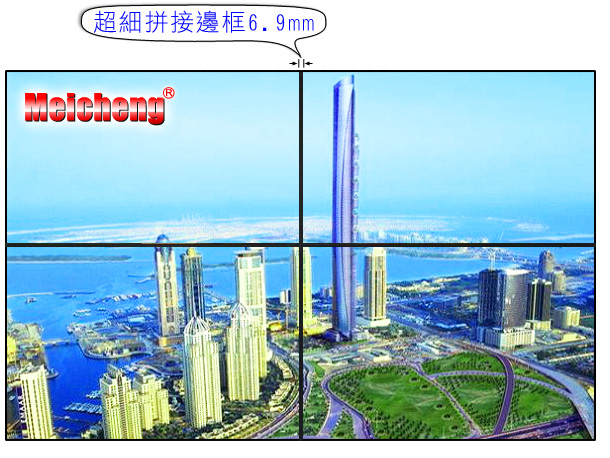

超細邊的顯示幕，Monitor Wall Display 拼接縫隙，達到了難以置信的拼接邊框6.9mm，左上：4.2mm；右下：2.7mm），兩片中間間距僅6.9
mm，是目前全球市場上，邊框超細的顯示螢幕。 |
| |
解析度：1366 * 768；亮度：700 cd/㎡,VGA對應格式：Up to 1280*1024、1920*1080。 |
| |
HDTV格式：480i/P、720P、1080i、1080P,SDI對應格式：480i/576i/HD-SDI-720P/1080i/3G-SDI-1080P。 |
| |
輸入端子：VGAx1、IRx1、HDMIx2、RS-232x2、SDIx2 群體控制管理，內置散熱風扇。 |
| |
支援2x2、3x3、4x4、5x5各種電視牆組合及MxN排列組合：可以2x3或1x3等非標準排列。 |
| |
背光燈即時監控；具溫度感測器。 |
| |
RS-232 群體控制管理 。 |
| |
|
|
| |
CVW-47SDI2 LCD Video Wall
拼接縫隙，兩片中間拼接邊框6.9mm超細邊的顯示幕，其出眾的顯示效果超乎想像，為您輕鬆創建一個完美極致的視頻廣袤視界。
內置了視頻拼接矩陣處理器，因此可以在不借助外接拼接處理器的情況下實現最多達 5×5 來顯示整屏或分屏畫面的巨型拼接視頻牆，從而滿足大型指揮調控中心或實驗室對大型影像的顯示需求，並極大地節省了您在拼接處理器上的支出費用。
實現將螢幕進行批量複製，並可實現多螢幕自動分割，小型拼接可替代控制設備，降低拼接牆安裝成本。
CVW-47SDI LCD Video Wall 液晶屏體採用省電耐高溫的LED液晶材料，並對屏體的散熱系統進行了重新設計，在滿足高亮度環境下，即使長時間連續開機也能達到更長的使用壽命。
CVW-47SDI LCD Video Wall 隨著液晶顯示技術、嵌入式硬體拼接技術、多屏圖像處理技術、信號切換技術等電視幕牆相關技術的發展，新型拼接幕牆在工程應用的終端大螢幕顯示設備中得到迅速普及，特別是嵌入式液晶拼接幕牆，雖推出市場的時間不長，但受到了廣泛歡迎。
CVW-47SDI LCD Video Wall 液晶拼接幕牆作為指揮中心、港口、碼頭監視系統、智慧交通管理監控中心、國防或軍事監視系統、電力調度監控系統、大型廠礦監控系統、金融管理監控系統、電視臺或大型演播中心監視幕牆、大型演出場所背景幕牆、視頻會議等資訊彙集、處理的關鍵顯示設備，具有將各類電腦類比/數位信號、複合影像信號、色差信號等在大螢幕上顯示，並實現信號的矩陣切換、組合等功能。
CVW-47SDI LCD Video Wall 液晶顯示器提供全系列面板技術構成的大螢幕顯示器，並針對不同行業提供全面完善的解決方案。CVW-47SDI
LCD Video Wall 的細邊框、具備影像畫質及高亮、高對比度的高清影像表現，專門針對監控工程而設置，是重要監控專案必備的監控終端顯示設備。
|
| |
| |
| LCD
Video Wall拼接視頻牆系統的應用及功能概述： |
| 1. |
LCD Video Wall可廣泛應用：
指揮中心、機場、港口、監視系統、智慧交通管理監控中心、國防或軍事監視系統、電力調度監控系統、大型廠礦監控系統、金融管理監控系統、電視臺或大型演播中心監視幕牆、大型演出場所、視頻會議及商場等廣告演示場合。 |
 |
| 2. |
LCD Video Wall系統顯示特性是透過拼接顯示控制器及Monitor
Display內部控制器兩種整合，可顯示各種信號： |
| |
| (A). |
針對企業宣傳、商場廣告演示、大型演出場合等只需用LCD
Video Wall拼接螢幕組合完成大螢幕顯示、無需進行影像視窗操作的應用需求，在1×1到5×5之內的任意組合方式，均只需要利用LCD
Video Wall自有視頻牆矩陣顯示功能即可實現，無需使用拼接顯示控制器；如果信號輸入來源僅使用影像和電腦介面，則也不需要額外分割處理器。 |
| (B). |
針對大型指揮中心系統、道路交通管理、能源分配輸送、工業控制、119報警等信號來源較為複雜，且需要將不同信號來源同時顯示或進行信源視窗操作的場合，則需要使用拼接顯示控制器。如果信號輸入來源較為複雜或需要快速進行多種不同信號的同時顯示及快速切換，則需要使用矩陣切換器。 |
| (C). |
LCD Video Wall系統顯示單元由於採用的是高解析度和高亮度的專業LFD顯示器，使整屏具有足夠高的顯示解析度和亮度，顯示畫面清晰度高，操作員能清晰的看到大螢幕上顯示的所有資訊。整個螢幕具有高解析度、高亮度、高對比度、色彩還原真實，能保證色彩的長期運行穩定不變，圖像失真小，亮度均勻，顯示清晰。 |
| (D). |
LCD Video Wall顯示器具有完全模式和自然模式兩種顯示方式，因此可選完全模式而並不影響顯示的效果。 |
| (E). |
LCD Video Wall拼接幕牆中拼接顯示控制器的輸入輸出影像數以及矩陣切換器的輸入輸出路數可以按照業主需求具體工程需求進行選擇。 |
|
| |
|
|
| |
| |
內建嵌入式智能影像縮放處理運算核心！ |
| |
Meicheng CVW-47SDI- LCD 拼接液晶顯示器為單一大型顯示牆，無須額外的影像處理設備，即可實現您商業用途的大型螢幕需求。內建嵌入式智能影像縮放處理運算核心，可任意拼接、組合。
Meicheng 的CVW-47SDI- LCD 拼接電視牆，不僅是LCD顯示螢幕，我們提供的是整體解決方案，包含現場施工環境所需的配件、線材、和周邊。
多數的方案都無法保證單一螢幕拼接後的整體表現，色彩與亮度的統一經常需要長時間的微調而耗費工程人員的工時，Meicheng的CVW-47SDI-
LCD 拼接電視牆，不僅是LCD顯示螢幕，所有出廠設定都通過MX-Color的調校，是為拼接液晶螢幕而做的最佳化調整。 |
| |
| |
系統方案的優點： |
| |
高解析內容的播放需要沒有瓶頸的影像串流，做最少的縮放處理以取得最少的影像失真，達到最佳效果。
Meicheng CVW-47SDI- LCD提供了最佳化的方案，讓業主只需專注於播放內容的製作，無須再煩惱設備的限制。
因為只做一次的縮放處理，業主幾乎可以得到百萬級設備的影像效果。 |
| |
| |
系統方案的特點： |
| |
單次的影像處理，單次的處理損失，最好的影像品質表現。
內嵌的影像處理核心(MX-premium)，更低廉的成本。
系統化全數位Full HD 顯示牆，不塞車的處理通道，分散式的處理架構，更精簡，更節能，更好看。 |
| |
|
 |
| |
多媒體電視牆
CVW-47SDI LCD Video Wall/47吋 LED背光液晶顯示器：擁有超細拼接邊框 |
| |
|
|
| |
|
|
多媒體電視牆
壁掛式支架：(選配) |
| |
| |
多媒體電視牆壁掛支架固定方法：(本圖僅供參考,
外型請以實物為準) |
| |
 |
| |
▲固定方法：將壁掛架放置於牆上，用水平儀決定壁掛架水平位置，再利用壁掛架上6
個鎖附孔將壁掛架鎖附於牆上。 |
| |
|
| |
多媒體電視牆
壁掛支架 多台固定方法：(本圖僅供參考,
外型請以實物為準) |
| |
 |
| |
▲多台固定方法：多台組裝時，可利用壁掛架上的定位孔及定位銷組合固定後，再直接鎖附於牆上。 |
|
| |
|
| |
|
|
多媒體電視牆
立架式支架：(選配) |
| |
| |
多媒體電視牆
立架支架
固定方法：(本圖僅供參考, 外型請以實物為準) |
| |
|
| |
▲立架式-固定方法：請將每台電視需鎖附兩支支撐架
(如上圖示)。 |
| |
|
| |
多媒體電視牆
立架支架多層組裝固定方法：(本圖僅供參考,
外型請以實物為準) |
| |
 |
| |
◆立架式-多層組裝固定方法： |
| |
| |
當電視組裝完成(例圖為 2×2
組裝)，需如上圖所示將底座用螺絲鎖附於地板。 |
| |
每組底座前/ 後各2個螺絲鎖附孔，請確實鎖附固定。 |
| |
將電視放置於側面固定架的方形孔內，並依照電視組立步驟一及步驟二，將支撐架用支撐架螺絲
×2 鎖付。 |
| |
重覆此方式可將電視向上堆疊組裝三層。 |
|
|
| |
|
| |
|
| |
產品規格、特點： |
| |
| |
1366 x 768 高清解析度 |
| |
1400 : 1 專業級超高對比 |
| |
可視角度 178° |
| |
700 cd/m2 工業級超高亮度面板 |
| |
反應速度12ms ，動作更順暢。 |
| |
輸入端子 : VGAx1、IRx1、HDMIx2、RS-232x2、SDIx2
。 |
|
| |
|
|
| |
CVW-47SDI2
產品規格尺寸： |
| |
| 47型 LED |
CVW-47SDI2 |
| 面板解析度 |
1366 x 768 |
| 反應速度 |
12ms |
| 亮度/對比 |
700cd/m2 / 1400 : 1 |
| 可視角度 |
178° |
| 邊框尺寸 |
左上：4.2mm / 右下：2.7mm；雙邊加總為 6.9mm |
| 輸入/輸出 端子 |
VGAx1、IRx1、HDMIx2、RS-232x1、SDIx1,
輸出: RS-232x1、SDIx1 |
| 對應HDTV格式 |
480i/P、720P、1080i、1080P |
| SDI對應格式 |
480i/576i/HD-SDI-720P/1080i/3G-SDI-1080P |
| VGA對應格式 |
Up to 1280*1024、1920*1080 |
| 重量/電源規格 |
28kg / AC 100~240V AC / 5V(Max) 50~60Hz |
| 消耗功率 |
140W 待機1W |
| 外觀尺寸 |
1047(W)*591(H)*115 (D)mm |
| 選購配件 |
壁掛架、腳座 |
|
| |
|
|
| |
安裝與維修的優點： |
| |
| |
簡單安裝，施工容易。 |
| |
預設影像同步。 |
| |
出廠設定紀錄檔。 |
| |
超薄設計( 6.9mm ) ，可輕易做到壁掛或內嵌牆面的應用。 |
| |
專業設計，無過熱當機的風險。 |
| |
系統組件整合設計，考慮施工的便利性與安全，每一組件都考慮運輸與組裝人員的立場。 |
|
| |
|
|
| |
多媒體電視牆
CVW-47SDI LCD Video Wall/47吋 LED背光液晶顯示器 優勢： |
| |
| |
薄邊設計(參照產品規格)。 |
| |
高畫質(47" 使用1366 x 768面板)。 |
| |
動態補償(內建倍頻掃描)。 |
| |
薄型化設計( 6.9mm )。 |
| |
反應速度12ms ，動作更順暢。 |
| |
1400 : 1 專業級超高對比。 |
|
| |
|
