 B.影音訊號處理:
|  SB-1608  |  SB-1616  |
SB-1608  16進8出影音交叉矩陣切換器:
SB-16080 影音矩陣,是專門為視音頻信號的顯示切換而設計的高性能智慧矩陣。
用於將各路影音頻輸入信號同步或非同步切換到影音頻輸出通道上,主要用於:廣播電視工程、多媒體會議廳、大螢幕顯示工程、指揮控制中心等各種需要多螢幕顯示的應用場合。
產品具有斷電現場切換記憶保護,LED液晶顯示各路影音分控切換的功能。
支援16組輸入,8組輸出,電腦高解晰度影像訊號VGA(RGBHV)+立體聲音矩陣切換器,控制方式可由前方面板控制,具RS-232控制埠或紅外線遙控器切換選擇影音訊號。
矩陣式電腦影音訊號切換器乃是針對多進多出環境所特別設計,VGA解析度1920 x 1200(WUXGA),可透過矩陣方式處理影音訊號,每一個顯示器或投影機都可單獨選用所有訊號源,也可以將某一訊號源同步廣播,每組輸入具LED燈號自動指示。
適合:廣播、教學、監看、機場、餐廳等各種需要多螢幕顯示的場合應用。
SB-1608 正面圖
SB-1608. 正面圖
SB-1608 背面圖
SB-1608. 背面圖
 產品功能特性:
為高速VGA(RGBHV)16進8出影音交叉矩陣轉換器影像頻寬為525MHz,最高可到600MHz。
支援多款訊號源,VGA、色差、AV及類比音源,為高解析度影音系統提供一種便利的解決方案。
前面板功能鍵包含儲存記憶、全開、全關及預覽8個輸出源,並可設定播出時段,聲音及影像可同時播放或分開放,面板按鍵鎖定,方便手動切換。
任一輸入源可輸出任一輸出源,同時輸出至所有輸出源或任何組合。
提供一組輸入源預覽,經連接後背板VGA(HD-15P)及Audio RCA。
支援電腦VGA解析度(VGA、XGA、SXGA、WXGA、WSXGA、WUXGA)。
支援平衡、非平衡立體聲頻訊號。
可同時輸入16種不同的影音訊號來源,例如DVD播放器,衛星接收器,數位攝錄影機,數位機上盒,PS3、XBOX360等設備。
LED訊號顯示燈,使用者可任意選擇正確頻道播放。
提供多種控制選擇︰面板、遙控器、電腦 (搭配使用RS-232圖控軟體)。
環保省電,全載用電量低於1500mA。
適用於高解析度LCD電視、電漿顯示器。
本系列產品廣泛用於多功能會議室、指揮控制中心、多媒體會議室。
台灣研發、生產、製造、品質優良。

 產品技術參數:
信號輸入︰ 16組VGA , 16組立體類比音源。
信號輸出︰ 8組VGA , 8組立體類比音源。
視頻頻寬︰ 600MHz(-3dB) , R=600MHz , G=600MHz , B=600MHz , V=600MHz。
音頻頻寬︰ 60MHz(-3dB)。
頻率嚮應︰ 20Hz∼20KHz。
電壓轉換率︰ 1800V/μs , 2Vstep peak 1500V/μs , 2V step , 10%∼90%。
最快鎖定時間︰ 2.5ns to1% , 2V step。
安全認證︰ CE、FCC、RoHs。

 產品規格:
電  源: DC 12V/5A。
安裝配件: 附標準機櫃安裝架 (7U-440L)。
尺  寸︰ 17.32" X 15.75" X 12.2" 。
重  量︰ 約 12kg 。
 產品配件:
    機櫃安裝架(6U-440L)
   ▲ SB-1608 機櫃安裝架(7U-440L)
SB-1608 遙控器

機櫃安裝架(6U-440L)


往上查詢↑

視頻分配切換顯示效果比較 :
我們品牌的顯示效果:
其他品牌的顯示效果:
矩陣切換器是什麼 ?

矩陣切換器用於多個音頻/視頻終端發送多重視頻/音頻資訊。矩陣切換器從電腦、攝影機、DVD機等接收音頻/視頻信號輸入,並將其輸出發送至不同終端,如投影機、監控器和多媒體數位信號編解碼器。

正確選擇適用於特定環境的矩陣切換器需考慮以下幾點:

1. 矩陣切換器能夠隨時向任何輸出或多重輸出發送任何輸入。

2. 根據不同型號矩陣切換器能夠發送複合影音頻及立體聲音頻(平衡式/非平衡式)。

3. 矩陣切換器能容納多種信號類型,然而,輸入的某一信號類型能被發送至多種信號類型的輸出終端。

換言之,複合視頻輸入只能發送至複合視頻輸出終端。

如何使用矩陣切換器 ?

矩陣切換器的使用場合為 公司會議室、司令部、控制中心、教室、飯店、家庭影院以及視頻會議室。

以下就飯店使用矩陣切換器進行舉例說明。三個音頻/視頻資訊和一個純音頻資訊 被輸入至複合視頻矩陣切換器 (SB-4140) 。全部輸入將被發送至與矩陣切換器相連接的4台顯示器中的一台或多台以及音頻系統中。

飯店顧客可通過兩台放映機觀看DVD機播放的錄影,而通過數位衛星系統的現場直播也被發送電漿電視區。音頻系統同時播放音樂。按下按鍵,便可把不同輸入切換至不同輸出。


分配器、切換器(選擇器)、矩陣切換器概念:

矩陣切換器也叫矩陣,切換器,矩陣切換器,AV矩陣切換器,VGA矩陣切換器,RGB矩陣切換器,AV矩陣介面,VGA矩陣介面,RGB矩陣介面,分配器,介面矩陣,介面產品。

分配器:將單路信號在沒有信號損失的情況下分成多路相同的信號,輸出給多個顯示設備。可分為普通分配器和特殊分配器。如:長距離分配器;多功能分配器(AV、VGA);工作站專用分配器。

切換器(選擇器):將多路輸入信號選擇其中一路輸出給顯示設備。

矩陣切換器:將多種信號源選擇兩種或兩種以上輸出給不同的顯示設備。

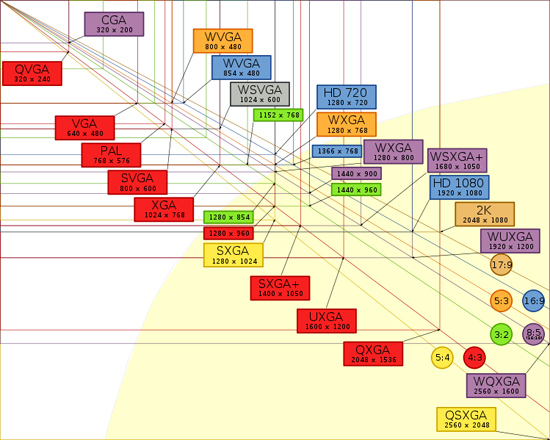

提供參考對照表:
  4:3解析度→16:9解析度
  VGA 640X480→WXGA 1280X800
  SVGA 800X600→SXGA 1280X1024
  XGA 1024X768→WSXGA+ 1680X1050
  QVGA 1280X960→WUXGA 1920X1200
  UXGA 1600X1200→QSXGA 2560X2048
VGA 解析度-參考對照表
